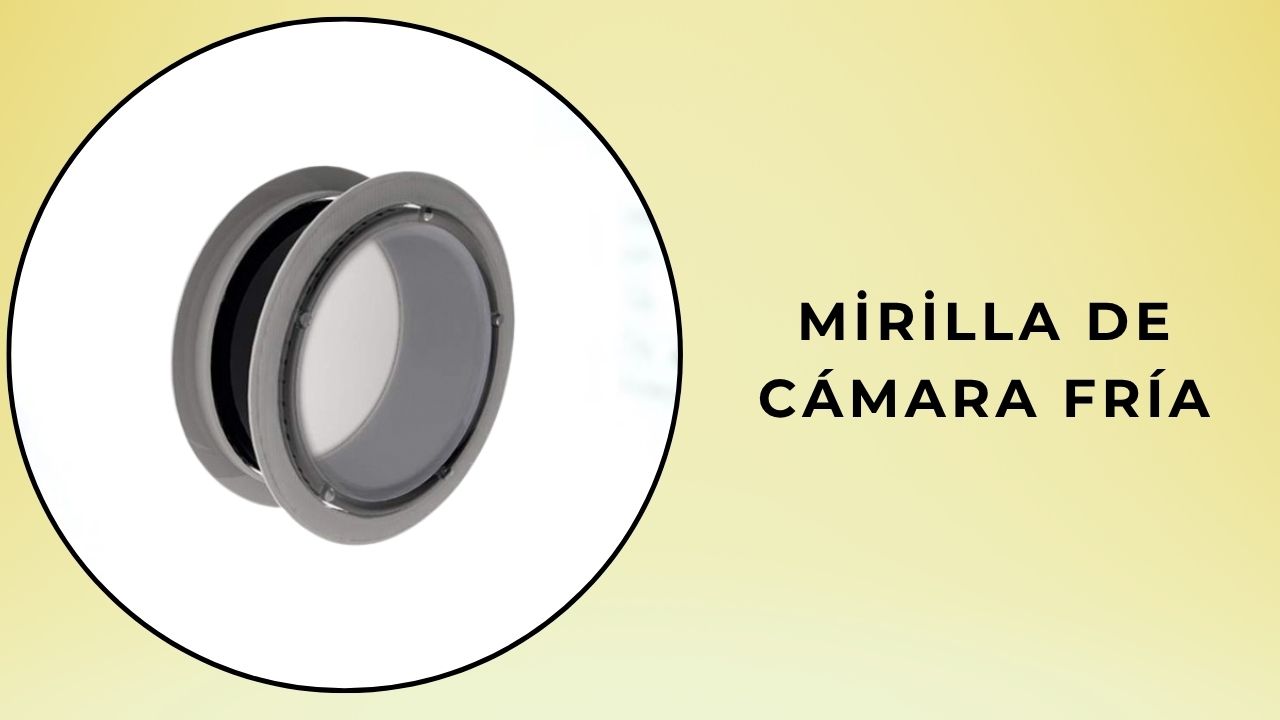

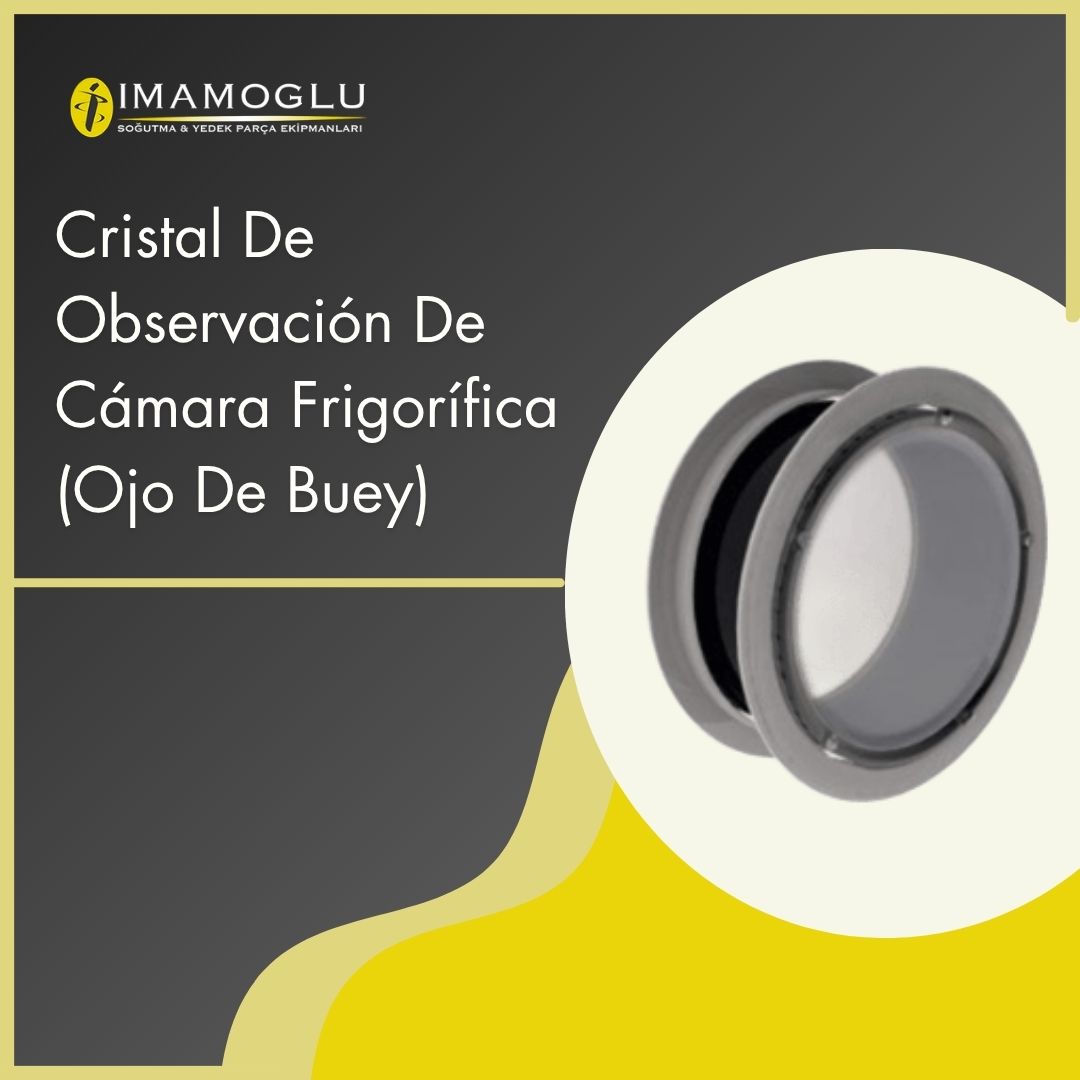

Cristal De Observación De Cámara Frigorífica (Ojo De Buey)

La función de la ventanilla en los sistemas de cámaras frigoríficas

En los sistemas de cámara frigorífica, la ventanilla, conocida como ventana de observación, es un sistema de vidrio aislante especial que permite ver el interior desde el exterior. Gracias a estas ventanas, se puede verificar el estado de los productos, estanterías, equipos o personal dentro de la cámara sin necesidad de abrir la puerta. Las ventanillas ofrecen facilidad de monitoreo en áreas donde se almacenan productos sensibles a la temperatura, como alimentos, productos farmacéuticos, sustancias químicas o muestras de laboratorio, y también ayudan a mantener la cadena de frío.

Los sistemas modernos de cámara frigorífica están altamente avanzados en términos de eficiencia energética y control de temperatura. El uso de ventanillas en estos sistemas minimiza la pérdida de calor mientras permite a los operadores supervisar visualmente las operaciones. Dado que las actividades dentro de la cámara pueden controlarse desde el exterior sin pérdida de calor, se logra un ahorro en eficiencia energética.

Características estructurales de la ventanilla

Las ventanillas generalmente se fabrican con doble o triple acristalamiento. Entre las capas de vidrio se deja un espacio que se llena con gas argón, aire seco o vacío. Esto garantiza tanto el aislamiento térmico como la prevención de empañamiento en las superficies de vidrio. En su producción, se utiliza comúnmente vidrio templado o laminado. Estos tipos de vidrio son resistentes a impactos térmicos y mecánicos y están diseñados para romperse de manera segura sin fragmentarse en caso de rotura.

Algunos modelos de ventanilla incorporan tecnología de vidrio calefactado. Las capas resistivas transparentes integradas en la superficie interna del vidrio evitan el empañamiento y la congelación a bajas temperaturas. Este sistema ofrece ventajas significativas, especialmente en aplicaciones de congeladores profundos por debajo de -18°C.

Materiales utilizados y detalles técnicos

Los marcos de las ventanillas son importantes tanto desde el punto de vista estético como de durabilidad. En la producción de marcos, se utilizan comúnmente acero inoxidable, aluminio anodizado, PVC o materiales compuestos. Estos materiales ofrecen soluciones duraderas y resistentes para el entorno de la cámara frigorífica. Además, las juntas de sellado, los rellenos de silicona y las tiras de aislamiento utilizadas durante la instalación desempeñan un papel crítico en la prevención de puentes térmicos entre el vidrio y el panel.

El espacio entre las capas de vidrio se sella herméticamente. Durante este proceso, se aplican materiales de relleno a base de butilo o polisulfuro en los bordes del vidrio. Esto evita la infiltración de humedad y garantiza que no se forme empañamiento en las superficies de vidrio durante un período prolongado.

Antivaho y claridad visual

Una de las funciones más importantes del vidrio de la cámara frigorífica es el antivaho. El empañamiento en la superficie del vidrio reduce la visibilidad y anula la funcionalidad del vidrio. Por esta razón, la mayoría de las ventanillas cuentan con un recubrimiento antivaho. Esta tecnología, aplicada como una película especial o una capa química en la superficie interna del vidrio, evita la formación de niebla.

Alternativamente, también se pueden usar sistemas de vidrio calefactado. Estos sistemas contienen capas conductoras finas que generan calor mediante energía eléctrica. Mantienen la temperatura de la superficie del vidrio constante, evitando la condensación. Esta tecnología es indispensable, especialmente en sistemas que operan continuamente a temperaturas de -25°C o inferiores.

Contribución a la eficiencia energética

Las ventanillas no solo se utilizan para la observación, sino que también son un componente importante para la eficiencia energética. La apertura frecuente de las puertas de la cámara frigorífica altera el equilibrio térmico interno, lo que hace que los sistemas de refrigeración consuman más energía. Gracias a la ventanilla, los operadores pueden verificar el estado interior sin abrir la puerta, lo que reduce el consumo de energía y mejora la calidad del producto.

Además, gracias a su diseño de doble acristalamiento y aislamiento térmico, la ventanilla bloquea el calor del entorno externo. Esto permite mantener la temperatura interna de la cámara frigorífica más estable. Esta característica es particularmente importante en áreas con alta sensibilidad térmica, como almacenes de alimentos, salas de productos médicos y laboratorios.

Aplicaciones

Las ventanillas se utilizan ampliamente no solo en la industria alimentaria, sino también en muchos otros campos. Los almacenes farmacéuticos, bancos de sangre, salas de almacenamiento de productos biológicos, laboratorios, centros logísticos y depósitos de sustancias químicas son algunos de ellos. En estas áreas, es necesario monitorear constantemente los productos, pero abrir las puertas con frecuencia pone en riesgo la calidad y seguridad del producto. Por lo tanto, el uso de ventanillas destaca como una solución crítica.

En algunos casos, se añaden recubrimientos protectores contra rayos UV a las superficies de vidrio de las ventanillas. Estos recubrimientos evitan que los rayos UV provenientes de la luz solar o la iluminación artificial ingresen a la cámara frigorífica. Esto es especialmente importante para proteger productos sensibles a los rayos UV.

Detalles de instalación y montaje

Los aspectos clave a considerar durante la instalación de las ventanillas incluyen el grosor de la pared, el tipo de panel, la abertura de montaje y la compatibilidad del marco. Las ventanillas generalmente se montan en paredes de paneles sándwich y deben dimensionarse según el grosor del panel. Las mediciones o instalaciones incorrectas pueden reducir el rendimiento del aislamiento del vidrio o causar problemas como empañamiento y fugas.

Durante la instalación, el marco debe encajar correctamente y no deben quedar espacios de aire al colocar el vidrio. Los tornillos de montaje, la cinta de aislamiento y los materiales de sellado deben usarse adecuadamente. Además, algunos modelos de ventanilla cuentan con sistemas de marcos desmontables para facilitar la limpieza y el mantenimiento.

Opciones de tamaño y personalización

Las ventanillas pueden fabricarse en diferentes tamaños y formas según el proyecto. Aunque se utilizan comúnmente tamaños estándar como 400x600 mm o 500x800 mm, es posible producir formas cuadradas, rectangulares o circulares según las necesidades. Además, se pueden agregar opciones como el grosor del vidrio, la función de calefacción, la protección UV o el vidrio coloreado según los requisitos del cliente. Estas opciones de personalización varían según el propósito de uso y el diseño de la cámara frigorífica.

Mantenimiento y limpieza

El mantenimiento periódico es esencial para la longevidad de las ventanillas. Las superficies de vidrio deben limpiarse con productos químicos adecuados, y se deben usar paños de microfibra para evitar arañazos. Si se observa empañamiento o signos de fugas en la superficie del vidrio, se deben revisar las juntas. En los sistemas de vidrio calefactado, es crucial realizar pruebas regulares de los circuitos de calefacción para garantizar un funcionamiento seguro.

Monitoreo visual y aplicaciones de seguridad

En los sistemas de cámara frigorífica, el uso de la ventanilla es importante no solo para el monitoreo, sino también para la seguridad. En áreas donde se almacenan productos farmacéuticos, materiales biológicos o alimentos valiosos, la capacidad de observar las actividades desde el exterior mejora la seguridad del personal. En algunos sistemas, se pueden integrar cámaras en el vidrio de la ventanilla, lo que permite monitorear o grabar las operaciones internas en tiempo real desde una ubicación central.

Además, en escenarios de emergencia, las ventanillas cumplen una función vital al permitir notar al personal atrapado en el interior. En términos de seguridad para trabajadores en espacios confinados, el vidrio permite establecer contacto visual con el exterior, facilitando una intervención inmediata en caso de problemas.

Reducción del efecto de los puentes térmicos por las ventanillas

Los puentes térmicos son puntos en los sistemas de construcción que afectan negativamente la eficiencia energética. En las paredes de la cámara frigorífica, estos puentes suelen ocurrir en las uniones de vidrio o metal. Sin embargo, los sistemas modernos de ventanilla utilizan sistemas de marcos con barreras térmicas para minimizar este efecto. Estos marcos reducen la conductividad entre las superficies interna y externa, minimizando la transferencia de calor.

Además, los recubrimientos de baja emisividad (low-E) utilizados entre las capas de vidrio proporcionan resistencia adicional a la transferencia de calor. Estos recubrimientos reducen la pérdida de energía a través del vidrio, lo que es particularmente importante en instalaciones que buscan certificaciones de edificios verdes, como LEED.

Tecnologías de vidrio especiales y ventanillas inteligentes

En los sistemas de ventanilla de nueva generación, se están introduciendo tecnologías de vidrio inteligente. Estos vidrios pueden equiparse con tecnología de vidrio electrocromático, que permite cambiar de transparente a opaco al aplicar una corriente eléctrica. Esto permite a los operadores alternar entre hacer visible o privado el interior. Esta tecnología puede ser útil para la privacidad de datos en laboratorios, producción farmacéutica o salas de investigación y desarrollo.

Otra innovación son los sistemas de vidrio con control solar. Estos vidrios ajustan automáticamente su nivel de transparencia según la intensidad de la luz entrante, evitando los efectos nocivos de los rayos UV mientras se mantiene el equilibrio térmico interno.

Estándares y certificación de las ventanillas

La producción y el uso del vidrio de la cámara frigorífica están regulados por ciertos estándares internacionales. Los estándares más comunes incluyen:

• EN 1279 (Rendimiento de unidades de vidrio aislante)
• ISO 12543 (Durabilidad del vidrio laminado)
• EN 12150 (Estándar de vidrio templado)
• Cumplimiento con HACCP (Limpieza de superficies de vidrio para la seguridad alimentaria)

Además, la certificación CE, el cumplimiento con RoHS y REACH de los productos ofrecidos por los fabricantes se consideran indicadores de calidad. Las ventanillas utilizadas en aplicaciones médicas deben pasar pruebas de biocompatibilidad y resistencia química.

Opciones de vidrio coloreado y con patrones

En proyectos donde la estética es una prioridad, el vidrio puede producirse en diferentes tonos de color. Especialmente en cámaras frigoríficas abiertas a áreas de clientes, se pueden aplicar tonos grises, azules o bronce al vidrio. Estos tonos ayudan a bloquear la luz solar y mejoran la armonía arquitectónica.

En algunos proyectos, se aplican patrones decorativos a las superficies de vidrio mediante técnicas de serigrafía, chorro de arena o recubrimiento con película. Estas técnicas hacen que las ventanillas no solo sean funcionales, sino también una parte integral del diseño arquitectónico del proyecto.
